銅箔是印製電路板重要的原材料之一、隨著電子信息的發展，對銅箔的需求也是越來多，同其產品質量也影響著印刷線路板的優劣。而在銅箔的在生產中不可避免的會出現很多的缺陷問題。包括氧化點、凹凸點、黃點、黑點等問題。傳統人工檢測存在主觀意願，容易產生漏檢、誤檢等問題。那麽91香蕉污视频软件今天就來說說機器視覺檢測是怎麽實現瑕疵檢測的。

一、銅箔在線檢測設備整體結構示意圖

正麵檢測相機組有4/5套8K線掃相機，用於檢測銅箔正麵的表麵瑕疵。

反麵檢測相機組也有4/5套8K線掃相機用於檢測銅箔反麵的表麵瑕疵。

二、銅箔在線檢測設備基本參數

1、檢測幅寬：1500mm

2、鋰箔厚度：3um~20um

3、鋰箔運行速度：100m/min(max)

4、檢測麵：正麵和反麵

5、檢測的最小尺寸精度：按照1500mm幅寬的檢測精度

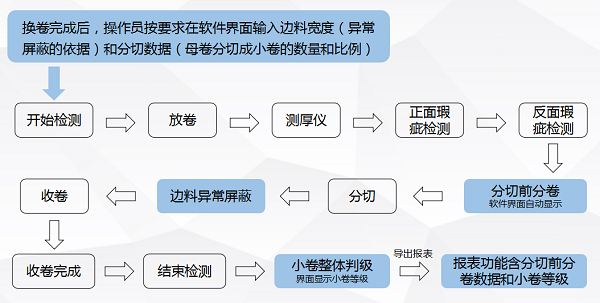

三、銅箔在線檢測設備工藝流程

四、銅箔在線檢測設備檢測原理

係統整體采用工業相機在線圖像掃描的工作原理，在生產線高速生產的狀態下，采用特定波長的高亮LED工業線光源照射產品表麵，通過工業相機實時掃描並采集光源照射處的產品圖像。經過IQD-Fast圖像算法進行瑕疵識別處理。由於瑕疵的成像圖片與正常產品的成像圖片存在灰階差異，通過深度學習處理、從而能夠精準發現產品的缺陷；同時根據事先采集各類瑕疵的圖像特征並記錄缺陷庫，實現瑕疵在線檢測、分類與後續處置。

五、銅箔在線檢測設備圖像采集界麵

六、銅箔在線檢測設備優勢

1、高精度檢測

方案可100%檢測出0.02平方毫米以上的疵點缺陷,滿足客戶的不斷提升的產品品質要求。

2、遠程數據庫

可以對生產的每卷材料進行精確的質量統計,詳細的缺陷記錄(大小和位置)和統計為生產工藝及設備狀態調整提供了方便;離線分析,用於後續分切和質量管理,可有效保證產品質量。

3、定位標識功能

每生產一卷產品，係統會自動對這一卷產品的表麵缺陷進行統計，同時打印出統計標簽，貼在每一卷產品上，跟隨產品發放下遊。這樣用戶就可以通過每一卷產品上麵的標簽對產品進行評級，從而有效的用於分配不同質量要求的用途。

4、輸入輸出報警

當係統檢測到疵點時進行聲光報警，也可在係統中加入其他連鎖I/O輸出。

5、報表統計及打印

報表統計及打印EXCEL缺陷明細表，便於用戶做進一步的查詢，分析，建檔。
